MRT อาคารโครงสร้างรวมเชื่อมต่ออินเตอร์เฟซรั่วเคสการหยุดรั่ว

เทคโนโลยีการอัดฉีดความดันสูงและการป้องกันการรั่วของเรซิ่นยืดหยุ่น

1. พื้นหลังโครงการ

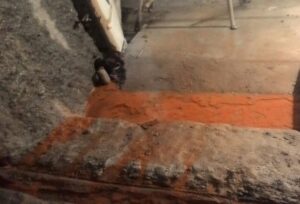

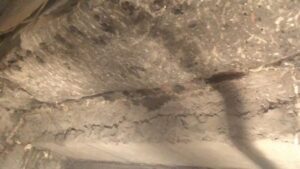

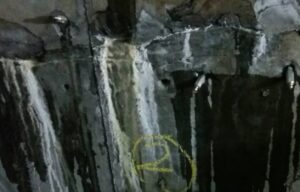

การอัดฉีด : ตึกทางสาธารณะถูกก่อสร้างพร้อมกับสถานีรถไฟฟ้าใต้ดินในภายในโครงสร้างเดียวกัน ในระหว่างกระบวนการก่อสร้าง พบว่ามีการไหลเข้าของน้ำในระดับที่แตกต่างกันเกิดขึ้นที่ส่วนต่อของอาคารและผนังตัดดินของสถานีและที่จุดต่อของผนังตัดดินและแผ่นฐานของสถานี

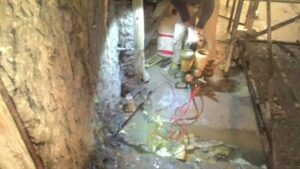

การไหลเข้าของน้ำอยู่ที่ประมาณ 12 ลิตรต่อนาที เพื่อหลีกเลี่ยงปัญหาน้ำท่วมและความชื้นในชั้นใต้ดินที่อาจมีผลกระทบต่อความปลอดภัยในการก่อสร้างและรายการงานอื่น ๆ หน่วยก่อสร้างได้มอบหมายให้ผู้รับเหมามืออาชีพเสนอแผนการปิดทางน้ำเข้าและส่งมอบมันให้ดำเนินการ

2. วิธีการแก้ไข

ดินรอบ ๆ ส่วนต่อของตัวสถานีและโครงสร้างรวมเป็นดินเหนียวสีดำเทาที่มีทรายขนาดปานกลางและกรวด ซึ่งมีการซึมซาบของน้ำที่สูงมาก ส่วนต่อมีความยาวประมาณ 6 เมตร และสูง 2.5 เมตร

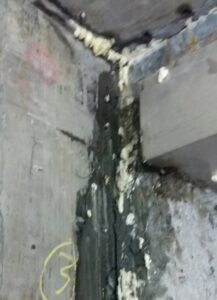

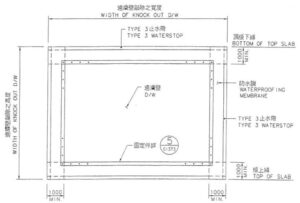

เขตแดนระหว่างผนังตัดดินและแผ่นฐานยาว 6 เมตร มีฟิล์มสำหรับกันน้ำฝังอยู่ที่ส่วนต่อ ขึ้นอยู่กับการรั่วซึมของน้ำในระดับที่แตกต่างกันที่ส่วนต่อ การออกแบบกันน้ำเดิมน่าจะได้รับความเสียหายหรือการเคลื่อนย้ายสัมพัทธ์ในระดับที่แตกต่างกัน

เพื่อหลีกเลี่ยงการรั่วซึมน้ำที่เกิดจากการตกต่ำเป็นขั้นตอนหรือการแผ่นดินไหวในอนาคต วางแผนให้ใช้พอลิยูรีเทนที่ยืดหยุ่นไม่ใช้สารละลายเป็นวัสดุที่ใช้ปิดผนึกเพื่อให้ผลงานที่ปิดกันน้ำไหลเข้าระยะยาว

3. การออกแบบงาน

แม้จะมีการรั่วซึมน้ำเพียงบางส่วนก่อนการก่อสร้าง แต่ถ้ามีการทำการฉีดปิดแค่บางส่วนเท่านั้น ที่ตั้งอื่น ๆ ตามมาจะไม่พ้นการรั่วซึมน้ำหรือน้ำไหลเข้าเนื่องจากแรงกดดันของน้ำใต้ดินอย่างแน่นอน เพื่อบรรลุเป้าหมายในการปิดกั้นน้ำไหลเข้าอย่างสมบูรณ์ การออกแบบได้ใช้วิธีการฉีดพอลิยูรีเทนทั้งหมด

วิธีการทำงานใช้วิธีการฉีดรูเอียงที่นำเข้ามาจากเยอรมนี จุดตัดกันของรูขุมและรอยแตกต้องไม่น้อยกว่า 1/2 ของความหนาของผนัง เนื่องจากรั่วซึมน้ำที่ส่วนต่อระหว่างอาคารและผนังตัดดินของตัวสถานีน้อย จะใช้เรซิ่นที่ขยายขนาดเล็กสองส่วนและเรซิ่นยืดหยุ่นที่ไม่ขยายในการอัดและต่อตรงแตกและข้อต่อ

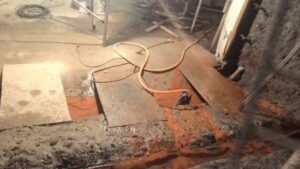

ที่ทางเข้าของผนังตัดต่อเนื่องของตัวสถานีและแผ่นฐาน เนื่องจากมีน้ำไหลเข้ามาก เรซิ่นโพลิยูรีทานสองส่วนที่มีอัตราการขยายสูงจะถูกใช้เพื่อกันน้ำไหลเข้าเป็นครั้งแรก นอกจากนี้ยังจะใช้เรซิ่นยืดหยุ่นที่ไม่ขยายสำหรับการฉีดแรงดันสูง และเรซิ่นจะถูกอัดไปยังพื้นผิวท

4. กระบวนการทำงาน

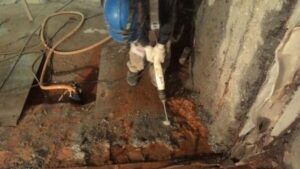

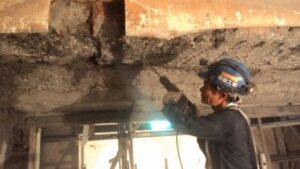

วิธีการทำงานของโครงการนี้ไม่ซับซ้อน แต่เวลาทำงานจำกัด และสถานที่อยู่เบื้องหลังของก้อนน้ำไหลเข้าถูกถ่างออกและสภาพที่ถูกกวนมัวไม่ชัดเจน ระหว่างกระบวนการทำงาน มีการเพิ่มแรงงานในการเอาคอนกรีตแข็งออกและซ่อมแซมและทำความสะอาดและเติมแต่งรอยแตก เพิ่มเติม ตามการคำนวณความหนาของผนังและแผ่นที่แสดงในแบบวางแผน รูการเจาะได้เรียงคู่กันประมาณ 15~25 ซม. ทั้งสองด้านของรอยแตก

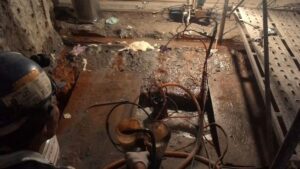

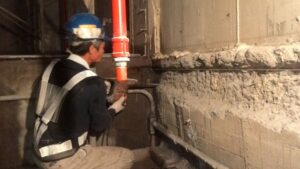

ระหว่างกระบวนการเทศก์ เนื่องจากขอบเขตของรูและพื้นที่อ่อนแอเบื้องหลังผนัง (แผ่น) ยังไม่แน่นอน รูถูกเจาะจากตำแหน่งที่ต่ำที่สุดและการฉีดนำมาใช้ในโหมดควบคุมแรงดันคงที่ระหว่างการเทศก์ นี้จนกระทั่งเรซิ่นไหลออกจากปลายบนที่อยู่ติดกับทางเข้ารายการเทศก์ วิธีนี้ทำต่อเนื่องจากด้านล่างขึ้นไปจนกระทั่งการฉีดทั้งหมดเสร็จสิ้น

5. ผลลัพธ์

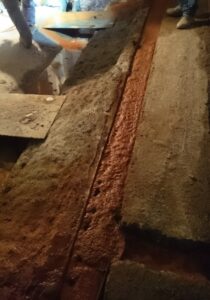

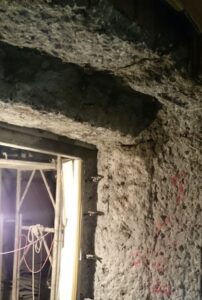

หลังจากทำการฉีดอัดเสร็จสิ้น หัวฉีดอัดที่ติดตั้งไว้ล่วงหน้าถูกทุบออกและเรซิ่นที่ไหลออกบนพื้นผิวฉีดอัดถูกทำความสะอาด และสังเกตการณ์มากกว่า 24 ชั่วโมง หากยังมีน้ำรั่วออกเล็กน้อย รูสำหรับการฉีดอัดเพิ่มขึ้นจะถูกจัดเรียงใหม่จนกว่าทุกส่วนต่อทั้งหมดจะไม่แสดงน้ำหรือความชื้น แล้วหัวฉีดอัดจะถูกนำออกและแต่ละพื้นผิวทำการจะถูกเติมด้วยโมร์ทาร์เรซิ่นและทำความสะอาดและฟื้นฟูพื้นที่ก่อสร้างทั้งหมด

หลังจากส่งให้ผู้รับเหมาเพื่อการยอมรับและการสังเกตการณ์อย่างเข้มข้นระหว่างระยะเวลาการรับประกัน ไม่มีน้ำรั่วที่ส่วนต่อระหว่างอาคารที่ทำการปิดกั้นและผนังสระของโครงสร้างสถานี การทำงานในส่วนต่อระหว่างอาคารที่รวมกับรถไฟฟ้าใต้ดินได้สำเร็จเป็นที่เรียบร้อย
