การปิดกั้นกรูตฉุกเฉินของเสาค้ำดิน, การไหลเข้าของน้ำและทราย
เทคโนโลยีการฉีดกรูตที่มีประสิทธิภาพทันทีและล่าช้าในการหยุดน้ำ
1. พื้นหลังโครงการ

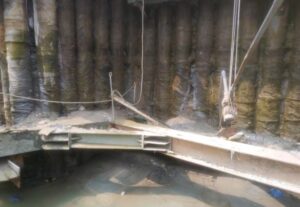

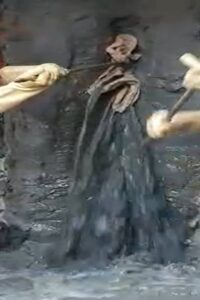

เมื่อถนนใต้ดินของโครงการถูกขุดลึกลงไปประมาณ GL-7.0m น้ำและทรายเริ่มไหลเข้ามาอย่างกะทันหันที่พื้นผิวของการขุดและที่รอยร้าวระหว่างเสาค้ำบางเสา ทีมก่อสร้างได้พยายามใส่ปิดกั้นด้วยมือและฉีดเรซินแนวนอน แต่สภาพที่ว่าจ้างไม่ได้ปรับปรุงขึ้นอย่างมาก

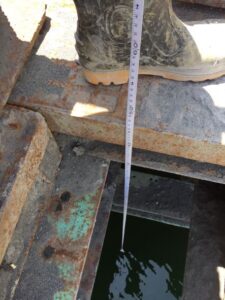

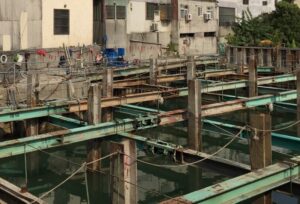

เพื่อป้องกันการไหลเข้าของทรายและดินที่เกิดขึ้นอย่างต่อเนื่องจากทำลายต่ออาคารใกล้เคียง ถนนและท่อส่งผ่าน ผู้รับจ้างได้ทำการฉีดน้ำเข้าไปในร่องขุดเพื่อชะลอการไหลเข้าของน้ำ นอกจากนี้ยังได้มอบหมายให้ผู้รับจ้างมืออาชีพที่มีประสบการณ์ที่เกี่ยวข้องเสนอแนวทางและส่งมอบสำหรับการดำเนินการ.
2. วิธีแก้ปัญหา

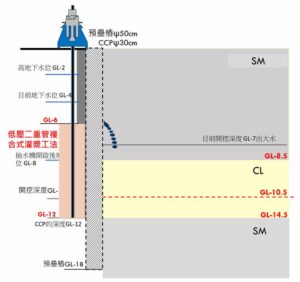

ระดับน้ำใต้ดินของฐานอยู่ที่ประมาณ GL-2.0m, ผิวด้านบนถึง GL-8.5m เป็นชั้นทรายละเอียดปนเปื้อน ส่วน GL-8.5m ~ GL-14.5m เป็นชั้นดินเหนียวปนเปื้อนมีชั้นทรายละเอียดบางชั้น และ GL-14.5m ~ GL-20.0 m กลับเป็นชั้นทรายละเอียดปนเปื้อนอีกครั้ง ความลึกของการขุดฐานคือ GL-10.5m และใช้เสาประกบแน่นหนาขนาด 50 ซม. ความยาว 18m ที่ใช้ร่วมกับเสากันน้ำ CCP ขนาด 30 ซม. ความยาว 12m ในฐานะสิ่งกีดขวางดิน
เนื่องจากเสากันน้ำ CCP ได้แทรกเข้าไปในชั้นดินเหนียวลึก และจุดที่น้ำไหลเข้าจากด้านข้างส่วนใหญ่อยู่รอบ ๆ GL-6.0m สาเหตุของการไหลเข้าของน้ำควรจะตัดสินเนื่องจากเสากันน้ำ CCP มีผลที่สร้างมาไม่ดีในชั้นทราย
ด้วยเหตุนี้ ผลของการหยุดน้ำไม่ได้ตามที่คาดหวัง ในการบรรเทาการไหลเข้าของน้ำและทรายโดยเร็วที่สุดและรักษาความปลอดภัยของโครงสร้างรอบ ๆ มีแผนที่จะใช้วิธีการฉีดกรูตท่อคู่หลังจากเสาค้ำและใช้วัสดุการฉีดกรูตทันทีและล่าช้าสำหรับฉีดกรูตผสมน้ำไหลเข้าปิดกั้นและการเติมโครงสร้าง ในขณะเดียวกัน ด้วยเทคโนโลยีการรวมสกิพโฮล ชั้นดินจะถูกบีบอัดเพื่อสร้างผลของการเสริมโครงสร้าง.
3. การออกแบบงาน
แม้จุดรั่วน้ำที่ด้านข้างของเสาค้ำและพื้นผิวการขุดจะสามารถสังเกตได้โดยตรง แต่ทางการซึมและตำแหน่งที่ถูกทำให้โปร่งในโครงสร้างส่วนใหญ่ไม่เป็นแนวเรียบ ในการซีลทางการซึมอย่างมีประสิทธิภาพ เติมสิ่งกีดขวางที่โปร่งและปรับปรุงโซนอ่อนแอของโครงสร้าง เทคโนโลยีการฉีดกรูตแบบซ้อนกันเฉพาะถูกใช้เพื่อปิดกั้นน้ำ
แผนที่เกี่ยวข้องมีดังนี้:

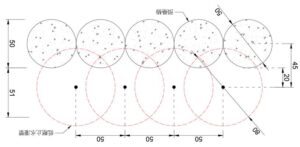

(1) ณ ด้านหลังเสาค้ำ 20 ซม. ตั้งรูฉีดเพื่อปรับปรุงที่ว่างๆพร้อมกัน ระยะห่าง 50 ซม.
(2) ความลึกที่ปรับปรุงคือ GL-6.0m ~ GL-12.0m ซึ่งครอบคลุมจุดรั่วน้ำปัจจุบันทั้งหมด ชั้นทรายที่อยู่ใต้จุดรั่วน้ำและชั้นทรายละเอียดปนเปื้อนในชั้นดินเหนียวด้านล่าง.
(3) รูปรับปรุงมีขนาดเส้นผ่าศูนย์กลาง 80 ซม. และระยะทับซ้อนของกรูตคือ 30 ซม. ซึ่งครอบคลุมเสากันน้ำ CCP ต้นฉบับทั้งหมดและทับซ้อนกับเสาค้ำ 20 ซม. ปิดกั้นทางซึมทั้งหมดในระยะการปรับปรุงภูมิศาสตร์อย่างมีประสิทธิภาพ กรอกรู และดำเนินการฉีดกรูตบีบอัดที่เบาถึงปานกลางในโครงสร้าง
(4) รูที่มีหมายเลขคี่ใช้เป็นรูกรูตหลัก และรูที่มีหมายเลขคู่เป็นรูรวมสำหรับฉีดกรูตผ่านรูกระโดด
(5) ด้วยความลึกขั้นตอนเป็น 50 ซม. ทุกรูจะฉีดกรูตในลักษณะขั้นตอนเริ่มแรกเพื่อปิดกั้นน้ำไหลเข้าโดยใช้กรูตเคมี SSA ที่ตั้งค่าทันที ใช้กรูตเคมีภูมิศาสตร์ซีเมนต์ FLW เพื่อกรอกรู แล้วฉีดกรูตย้อนกลับในรูเดียวกันด้วยขั้นตอนการหล่อที่เดียวกันสำหรับการรวมขั้นแรก.
(6) ความดันที่ท่อออกของรูฉีดกรูตหลักถูกควบคุมให้ต่ำกว่าความดันน้ำใต้ดินที่ความลึกนี้ + ความดันดินแบบไม่กระตุ้นของโครงสร้างที่ยังไม่ได้ปรับปรุง ความดันที่ท่อออกของรูรวมถูกควบคุมให้ต่ำกว่าความดันน้ำใต้ดินที่ความลึกนี้ + ความดันดินแบบไม่กระตุ้นของโครงสร้างที่ได้ปรับปรุงแล้ว
(7) ปรับความดันที่ท่อออกและอัตราการไหลของกรูตอย่างเหมาะสมตามค่าการตรวจสอบของการเปลี่ยนแปลงความดันในการฉีดกรูต, การเปลี่ยนรูปของสิ่งกีดขวางและความเครียดของการสนับสนุน.
4. กระบวนการทำงาน

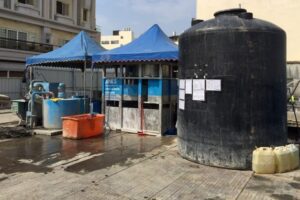

กระบวนการก่อสร้างไปอย่างราบรื่น เมื่อรูรวมสุดท้ายถูกฉีดกรูต ความดันฟีดแบ็คกรูตสูงและความเครียดจากการสนับสนุนการรักษาท้องที่เฉพาะเจาะมีแนวโน้มเพิ่มขึ้นแบบไม่เป็นเชิงเส้น เนื่องจากที่ว่างและโซนอ่อนแอในระยะการปรับปรุงได้ถูกเติมเต็มและบีบอัดอย่างปานกลางแล้ว หลังจากลดความดันในการฉีดกรูตลงอย่างปานกลาง งานปรับปรุงภูมิศาสตร์ทั้งหมดสำเร็จสมบูรณ์ภายในค่าการตรวจสอบและควบคุมความปลอดภัย.
5. ผลลัพธ์

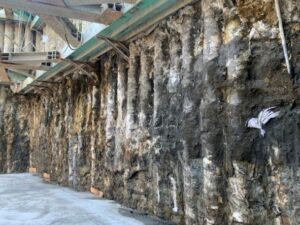

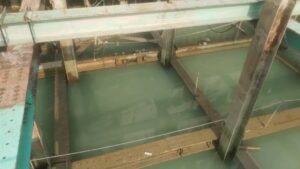

หลังจากงานฉีดกรูตเสร็จสิ้นและน้ำในพื้นที่ขุดเจาะถูกสูบออก พบว่าปรากฏการณ์การไหลเข้าของน้ำในรากฐานเดิมได้ถูกกำจัดอย่างสมบูรณ์

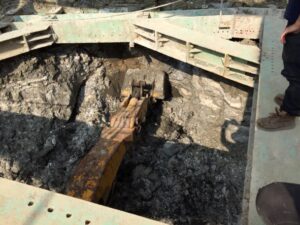

หลังจากการขุดทดลองลงด้านล่าง มีเพียงน้ำรั่วซึมจำนวนเล็กน้อยที่ไม่กี่ที่ ซึ่งไม่ส่งผลกระทบต่อการขุดหลุมฐานราก การหล่อชั้น PC ต่อเนื่อง และการผูกเสาเข็มรากฐาน สำเร็จในการฉีดกรูตฉุกเฉินและการปิดกั้นเสาค้ำดิน การไหลเข้าของน้ำและทราย.
