地下道滲水整治案例分享

地下道滲漏封堵加固技術

1.工程背景

某地下道於使用一段時間後發生嚴重滲漏水現象，維護單位於發生位置裝設導水板承接漏水引流，但因為碳酸鈣結晶堵塞，無法發揮預期效果，導致地下道滲水，長期潮濕、表面粉刷及內部裝修發生經常性損壞。為徹底解決漏水問題，特委託本公司針對滲漏封堵工作提出修復方案，並於審核通過後交付現場執行。

―

2.解決方案

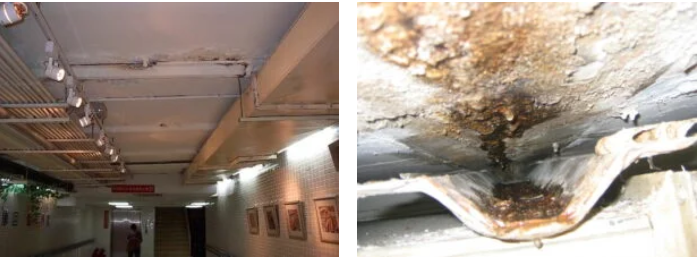

本公司於接受委託後，立即指派專業工程師至現場進行詳勘，發現本人行地下道共有38處結構施工縫發生滲漏現象。早期安裝導水版因為滲漏水中富含的鈣離子與空氣中二氧化碳結合產生碳酸鈣結晶，造成導水版引流口幾近完全堵塞。

平日漏水滲入施工縫附近天花版造成發霉及塗裝剝落，雨季時大量漏水沿導水版邊緣及螺栓孔灑落地面，造成人行鋪面濕滑形成潛在危害。本公司依照現場情況規劃解決方案如下：

(1)全面檢視結構受損狀況。

(2)採用樹脂漿材灌注法進行止漏加固。

(3)依照結構特性選擇適當灌注材料。

(4)施工位置表面清理塗裝。

(5)現場復原及報請驗收。

―

3.施工設計

本地下道為個別建築物地下二層間的連接通道，為配合結構特性，提出長期性止漏設計如下：

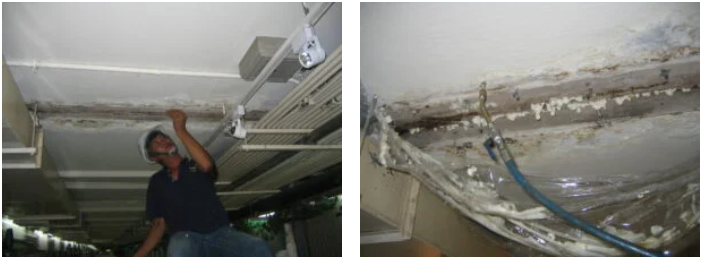

(1)拆除原有導水板，清除發霉剝落塗裝，確認漏水位置及結構受損狀況。

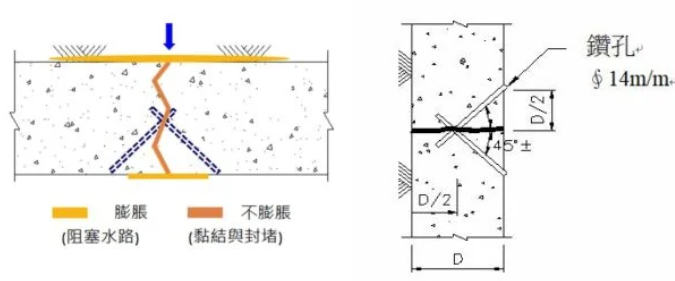

(2)採用45度斜孔灌注工法搭配兩段式樹脂灌注止漏加固施作。以遇水膨脹聚亞胺酯樹脂( 90”±10”)進行第一階段臨時性滲水封堵，再用不膨脹聚胺酯樹脂( 35”±5”)原孔灌注，黏結並封堵裂隙達到長期止漏加固效果。

(3)因地下道各節塊屬於獨立結構，為防止差異沉陷及地震造成剛性填充物碎裂，特選用彈性不膨脹聚氨酯樹脂作為長期止漏封堵材料。

(4)根據滲漏點周邊混凝土受損狀況，以水泥砂漿或樹脂砂漿進行表面修復。

(5)原有導水板徹底清理修復，並加強其導水設計後，安裝回原位置，提供第二道防漏功能，同時維持原設計整體協調性。

―

4.施工過程

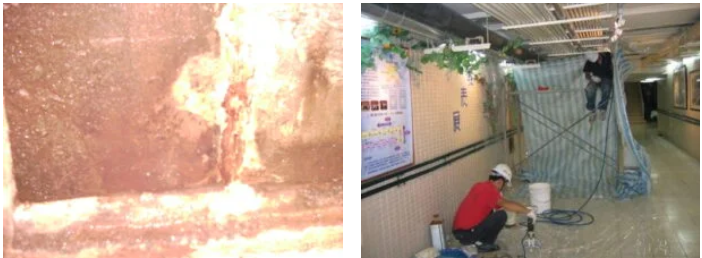

因為本公司具備許多類似地下箱涵、共同管道及地下道滲水修復經驗，施工過程一切順利。惟於修復期間恰逢颱風豪雨，且本地下道又須維持正常通行功能，施工時除灌注技術及現場即時維護清理工作需充分掌控外，並無遭遇異常現象。

―

5.執行成果

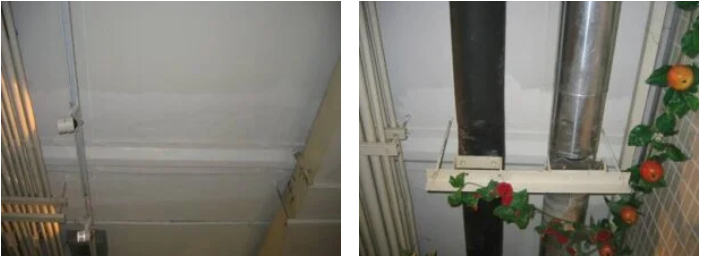

由於本地下通道原本結構施工品質良好，執行過程除了發生滲漏現象的施工縫外，並無發現剪力裂縫及嚴重混凝土劣化情況。經本公司依照沿襲自德國的標準作業流程，採用遇水膨脹樹脂及彈性不膨脹樹脂搭配使用，有效封堵、黏結施工縫隙，並保持各節塊間足夠的撓曲性質後，得到良好修復效果。全部工作完成後，報請相關單位派員驗收，確認滲漏情況完全解除，順利完成地下道長期滲水整治工作。

―
