基坑開挖過程基底大量湧水封底搶險工法
沉積地層基坑開挖封底技術
1.工程背景

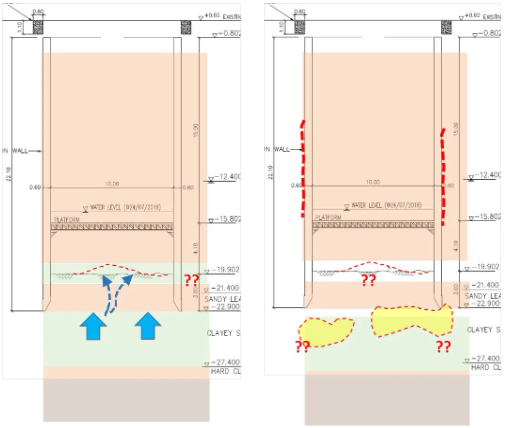

泰國曼谷高壓電纜地下化工程中的ChidlomStaton Outgoing Cable Tunnel Project,在進行某處10m直徑潛盾豎井基坑開挖時,突然遭遇黏土層上舉力突破災變,開挖面大量湧水湧砂,豎井沉陷約20公分。為避免災情繼續擴大,承建單位在豎井中緊急注水維持水壓平衡,減少砂土繼續湧出造成地層掏空,並迅速邀集各界專家商議應變對策。
―
2. 解決方案

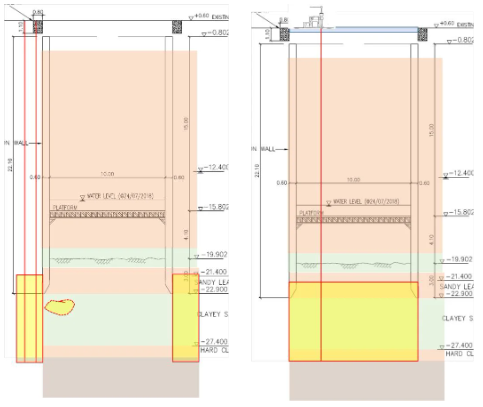

本公司泰國分公司Jines (Thailand) Co., Ltd. 於接受邀請參與緊急應變會議後，即刻提出二項搶險解決方案，分別是：(1)豎井下段圍束止水方案；及(2)豎井封底方案。經過搶修時間、費用及綜合效益評估後，各界專家決議採用豎井封底方式進行基坑開挖湧水搶險作業。
―
3. 施工設計

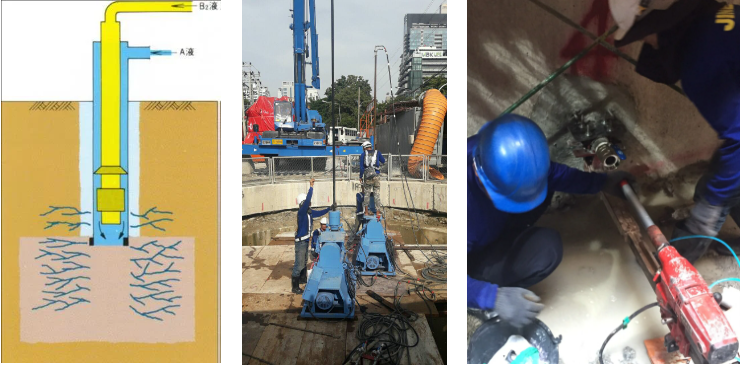

依照本基地地質調查資料顯示，遭突破的黏土層下方約有6公尺厚砂土層，層底位於GL-28m處。經本公司專家分析計算後，建議採用二重管灌注方法搭配瞬凝及速凝化學漿材進行豎井封底灌注，灌注深度7m，深入砂土層下方低透水性黏土層1m以上。此外，等待採用豎井內湧水停止後，於基坑開挖面底部進行水平注漿確保止水效果，同時讓受擾動地層軟弱帶及孔洞得到充分填充加固。
―
4. 施工過程

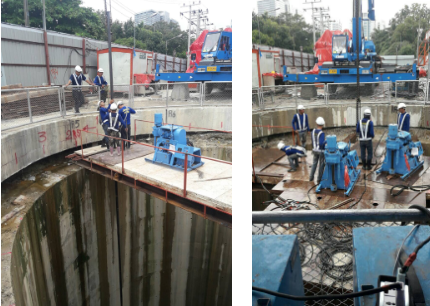

於灌注作業進行中，發現本基地地質調查資料與實際地質條件存在明顯差異。為達到確實封底效果，實際灌注時以貫入開挖面下方硬質黏土層1m深度為起灌位置，並於豎井側壁周邊進行加強疊合灌注，以保證外部水源不會進入豎井下方高透水砂層。
―
5. 執行成果
經過化學漿液灌注後，坑底湧水現象完全停止，僅剩微量滲水現象。經灌注區域現場透水試驗確認透水係數小於1×10-5cm/sec，達到可以進行開挖施工及澆置混凝土條件後，施工單位隨即趕工完成基坑開挖工作並打設PC層及綁扎澆置豎井基礎底版。

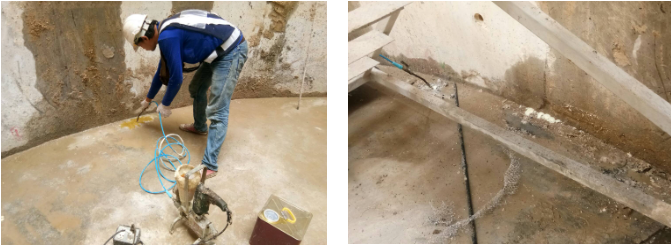

因為豎井內壁與基礎版交界面的二次施工縫，於基版混凝土養護完成後存在局部微量滲水潮濕現象，本公司秉持全面服務精神，特別指派專業工程師進行施工縫斜孔不膨脹PU樹脂止漏處理，達成豎井底部開挖期間及施工後完全止漏成果，圓滿達成基坑開挖過程基底大量湧水封底搶險任務。
―
