1. 樹脂漿材

樹脂漿材是一種高分子聚合物，早期取自樹木或植物，目前則多通過化學反應形成人工合成樹脂。工程上使用的樹脂漿材有以下幾類：

• 聚胺酯樹脂漿材（Polyurethane Resin)
• 聚酯樹脂漿材（Polyester Resin)
• 環氧樹脂漿材（Epoxy Resin)
• 聚丙烯樹脂漿材（Polypropylene Resin)
• 聚醚樹脂漿材（Polyether Resin)

用於灌漿作業則以聚胺酯樹脂系列漿材為主。

—

2. 聚胺酯樹脂系列漿材

聚胺酯樹脂漿材又稱為PU漿材，由聚異氰酸酯(Polyisocyanate)、聚醚(Polyether)、聚烯烴(Polyol)及添加物所組成，不具毒性及腐蝕性，不會造成環境污染，在無紫外線環境下，固化後漿材能夠長期穩定，不會分解及受化學物質侵蝕。因為雙液型聚胺酯樹脂在固化前黏滯性不大於170cP，在使用壓力灌注(一般採用35kg/cm2以下)時能夠充分填充並擠壓結構物裂縫或地層空洞及疏鬆帶，達到止水、結構修復、地盤改良及結構物頂昇效果。

聚胺酯樹脂漿材因為固化時間快(一般為6~180sec)、固化後可以迅速達到終端強度(3小時以內，最大可達到400kg/cm2以上) ，對於無法暫停使用的設施(如機場、捷運、道路、廠房、隧道等) ，具有滲流水壓力影響的工程，需要精密頂昇/扶正的結構物、仰拱、道版等，具有較佳的適用性。樹脂漿材依據其配比及添加劑，衍生出多種類型漿材，提供不同需求使用。

—

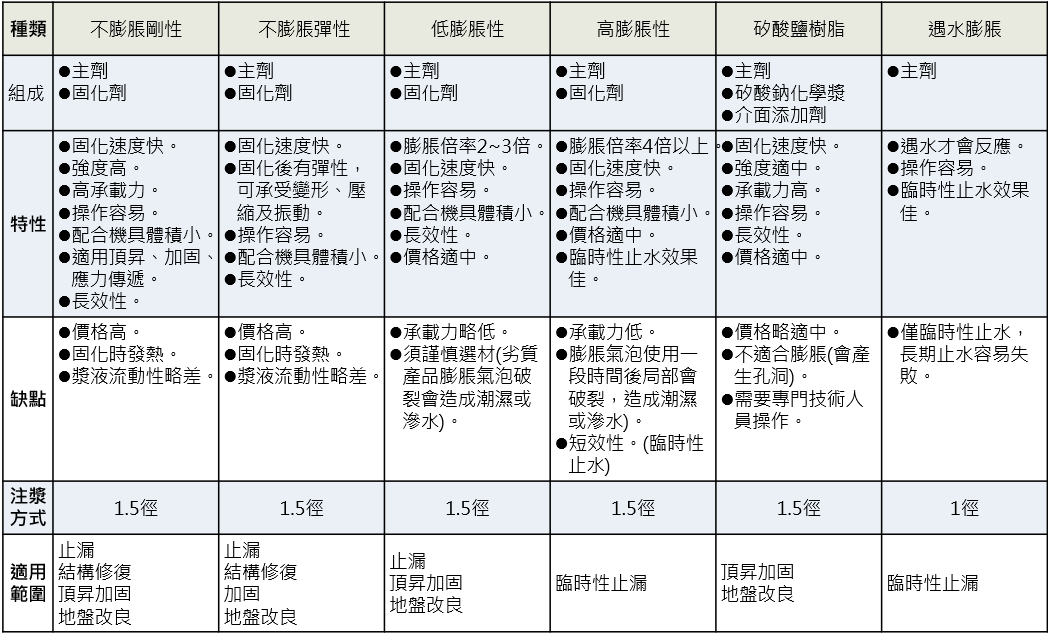

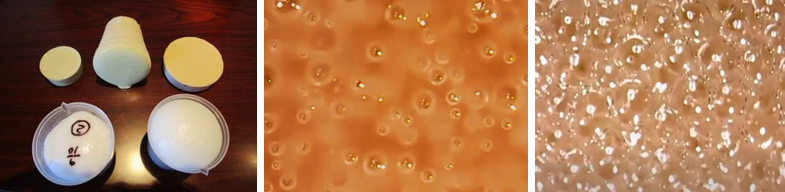

3. 各類聚胺酯樹脂漿材

—

4-1 樹脂漿材灌漿合理程序-結構物止漏加固灌漿

■ 結構裂隙與間隙滲水，以壓力灌注方式進行結構裂隙填補止水

━ 結構施工縫滲水

━ 結構伸縮縫滲水

━ 結構裂縫滲水

步驟一 : 檢視漏水位置結構部位，用以判斷鑽孔深度及角度。

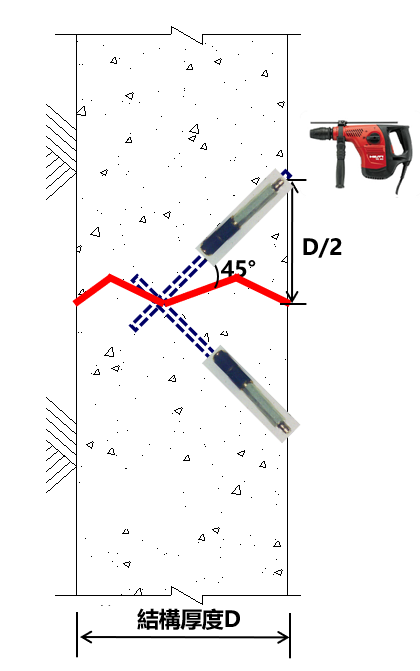

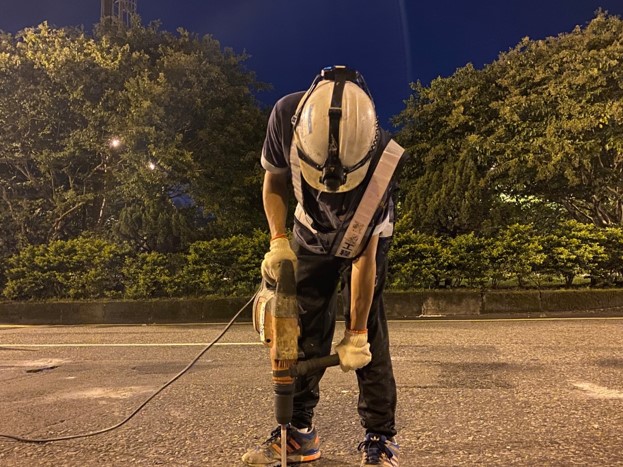

步驟二 : 鑽孔沿裂縫或間隙兩側錯開排列，二孔中心間隔約1/2牆厚，鑽頭中心線與牆面應成45度傾斜，鑽尾朝向裂縫。

步驟三 : 鑽孔後在每個孔中安裝灌注頭，灌注頭以扳手轉緊，以防洩漏

■ 正規施工方法

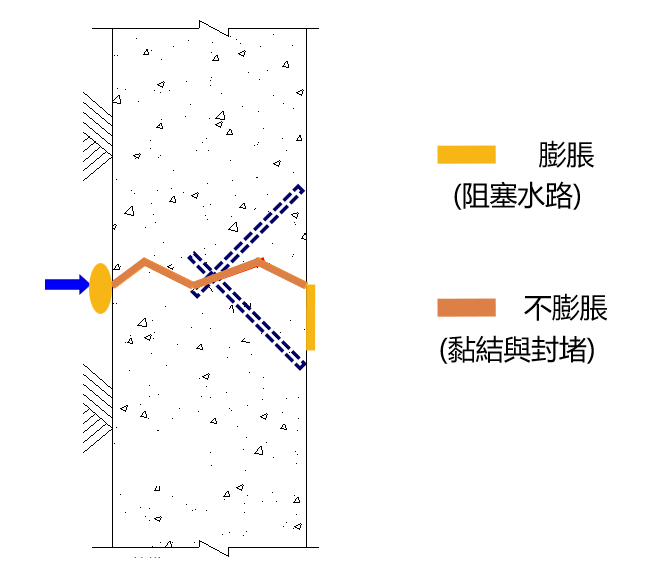

━ 注入位置

■ 正規施工方法

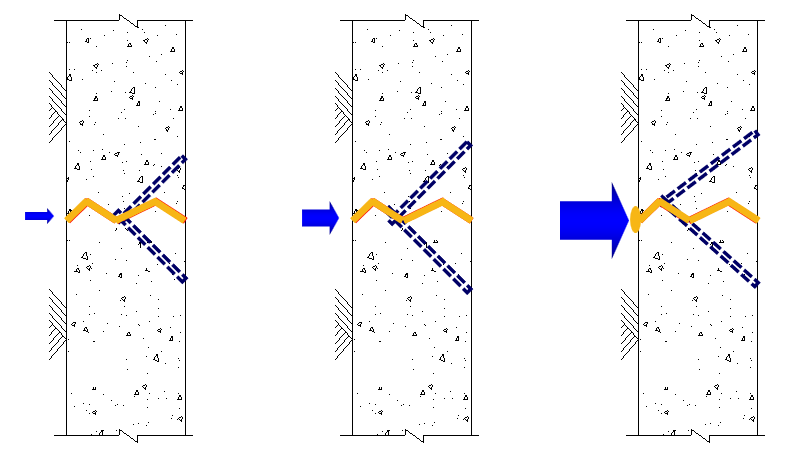

━ 複合材料分次注入

—

4-2. 樹脂漿材灌漿合理程序-地盤改良與孔洞填充

■ 地表下2m以內

常用於：

• 道版或鋪面頂昇
• 建築物扶正
• 基礎版堵漏、止水、空隙填充

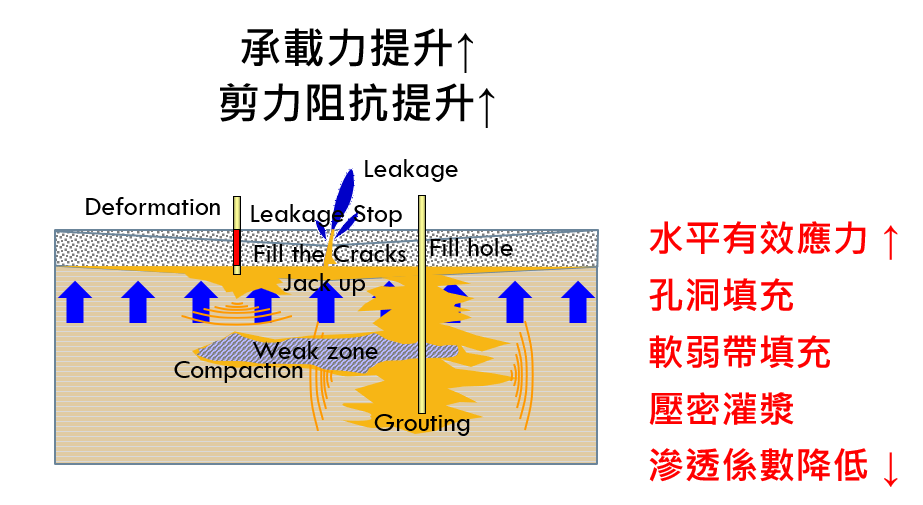

■ 地表下2m~5m

常用於：

• 地層空隙或軟弱帶填充
• 局部地盤改良(擠壓式灌漿)
• 區域性地盤改良(劈裂式灌漿)
• 局部範圍止水(透水路徑填充灌漿或降低局部地層透水係數)

■ 地層沉陷及掏空處理方式

—

4-2. 樹脂漿材灌漿合理程序-結構物頂昇

• 地層先加固

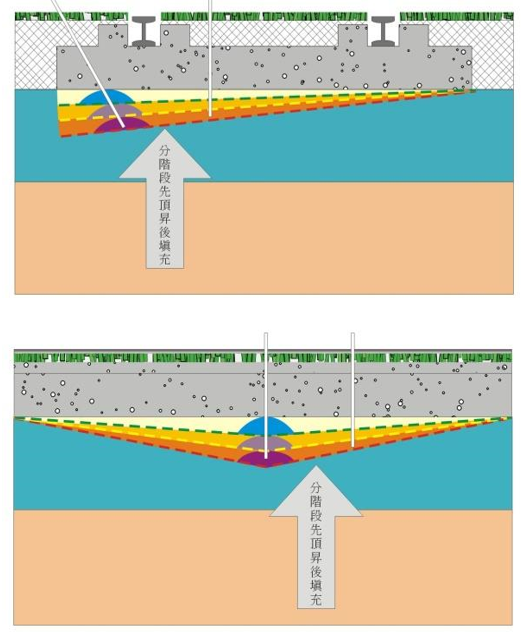

• 沉陷量最大位置開始先頂昇後填充
• 分段頂昇
• 分段填充

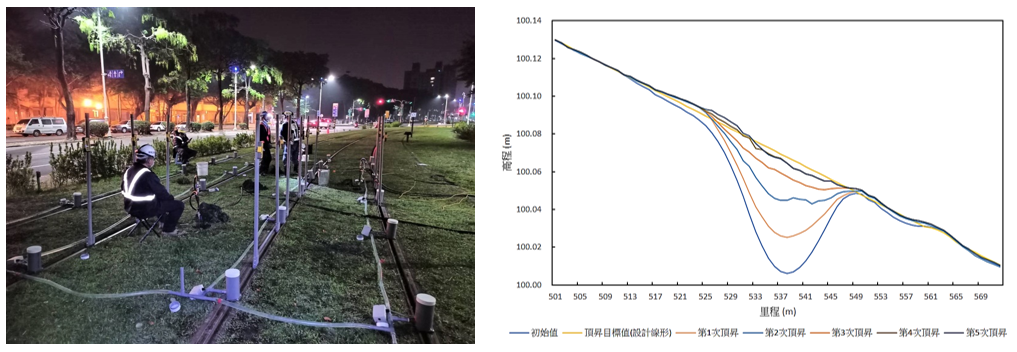

• 即時監控
• 每次頂昇前評估沉陷最大位置

• 灌漿點周邊5m範圍即時 精密沉陷/隆起監測
• 大範圍即時沉陷/隆起監測
• 每次頂昇量不超過5~10mm
• 留意蹺蹺板效應
• 發現異常立即停止

—

✅文章分享

✅官方LINE諮詢

✅FB粉絲團

✅Yotube頻道

版權所有© 2023駿馳工程股份有限公司，本刊圖文未經許可不得翻印、公開傳播
