แนะนำระบบติดตามระดับความสูงอัตโนมัติที่มีความแม่นยำสูง

อุปกรณ์ที่เหมาะสมที่สุดสำหรับเทคโนโลยีการยกด้วยกรูต

1. พื้นหลังโครงการ

ในขณะที่รถไฟ, ทางวิ่งสนามบิน, ทางด่วน, โรงงานอุตสาหกรรม ฯลฯ กำลังดำเนินการ, หากแผ่นโครงสร้างมีการบิดเบือนเนื่องจากการโพรงว่างของสายวาดหรือการดินร่วน, อาจทำให้เกิดปัญหาที่ร้ายแรงเช่น ความอันตรายต่อประชาชน, การชะลอการจราจร หรือการหยุดการผลิต.

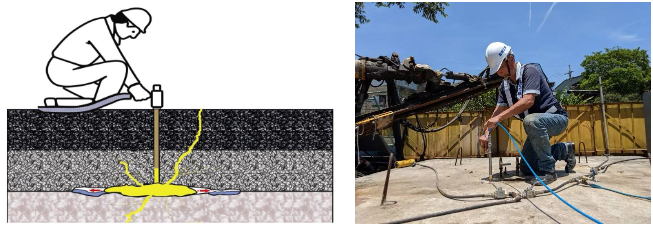

เมื่อเจอสถานการณ์ดังกล่าว, มักจำเป็นต้องดำเนินการเสริมสร้างสายวาดและการยกโครงสร้าง. เนื่องจากการขนส่งสาธารณะและการผลิตในภาคอุตสาหกรรมไม่สามารถหยุดชะงักได้, การปรับปรุงที่สถานที่เหล่านี้มักจะดำเนินการในเวลากลางคืน. นอกจากนี้, การยกความสูงต้องถูกควบคุมอย่างแม่นยำระหว่างกระบวนการก่อสร้างเพื่อป้องกันการทำลายที่สองในโครงสร้างเดิม.

—

2. โซลูชัน

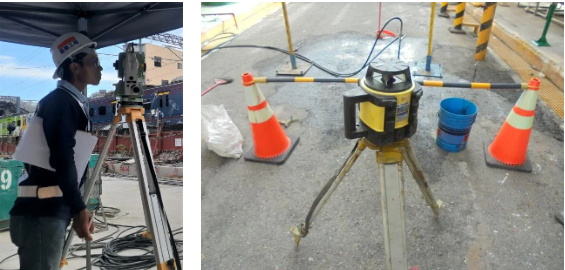

วิธีการติดตามระดับความสูงที่มีอยู่ส่วนใหญ่ใช้อุปกรณ์ทางตาสิ่งอื่น ๆ เช่น เลเซอร์เลเวลและทีโอโดไลต์สำหรับการวัด ด้วยอุปกรณ์ประเภทนี้จำเป็นต้องมีบุคลากรพิเศษในการดำเนินการ และต้องมีเงื่อนไขที่มองเห็นได้สูงและแสง

สิ่งนี้มักจะทำให้เกิดปัญหาเช่น ความต้องการแรงงานสูง, ไม่สามารถนำไปใช้เต็มรูปแบบได้สำหรับจุดสังเกตการณ์, และเวลาตอบสนองช้า. เพื่อตอบสนองความต้องการประเภทนี้, ผู้ผลิตเครื่องมือได้พัฒนาอุปกรณ์สำหรับการสังเกตการณ์ต่อเนื่องหลายจุดโดยใช้หลักการของท่อที่เชื่อมต่อกัน, แต่พวกเขาไม่ได้รับการใช้งานอย่างแพร่หลายเนื่องจากปัจจัยเช่น ราคาสูง และความจริงที่สายสัญญาณอาจจะกระทบการดำเนินการของกรูต

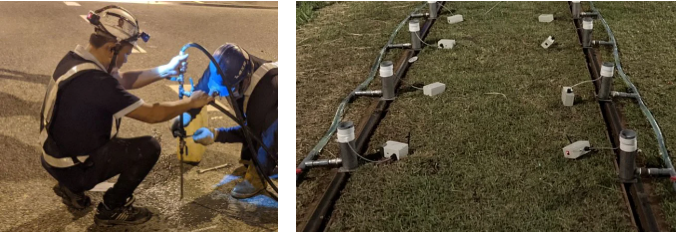

เพื่อแก้ไขปัญหาด้านบน, บริษัทของเราได้พัฒนาระบบติดตามระดับความสูงอัตโนมัติที่มีความแม่นยำสูงซึ่งง่ายต่อการย้าย, ไม่จำเป็นต้องกำหนดค่าสายสัญญาณ, และสามารถ “เสียบแล้วเล่น” ได้ในสถานที่.

—

3. การออกแบบระบบ

อุปกรณ์ติดตามระดับความสูงแบบท่อเชื่อมต่อแบบดั้งเดิมส่วนใหญ่ใช้เซ็นเซอร์เช่น เซลล์โหลดความแม่นยำสูง, เมตรการเคลื่อนที่, เส้นใยแก้วนิรภัย และเมตรความดันต่างระหว่างสองจุดเพื่อวัดการเปลี่ยนแปลงระดับของของเหลวในโมดูลจุดติดตาม

หากอุปกรณ์ถูกย้ายบ่อย ๆ, มันจะเสียง่าย, ดังนั้นจึงเหมาะสมมากกว่าสำหรับการแอปพลิเคชันการติดตามในตำแหน่งที่คงที่ เพื่อตอบสนองความต้องการของการติดตามการฉีดกรูตที่มีความยืดหยุ่นและสามารถย้ายได้, อุปกรณ์ที่พัฒนาใหม่ยังคงโครงสร้างท่อเชื่อมต่อ

มันยังใช้เซ็นเซอร์อัลตราโซนิกความแม่นยำสูงที่ติดตั้งคงที่พร้อมกับการออกแบบการส่งข้อมูลแบบไร้สายระหว่างโหนด การดำเนินการนี้ส achieves ือความสะดวกในการย้ายอุปกรณ์และไม่จำเป็นต้องเชื่อมต่อสายไฟหลายเส้นและสายสัญญาณในสถานที่.

—

4. กระบวนการพัฒนา

เพื่อให้เหมือนกับความแม่นยำในการวัดที่สามารถทำได้โดยอุปกรณ์ทางตา, บริษัทได้มอบหมายให้ที่ปรึกษามืออาชีพจากต่างประเทศเพื่อนำเข้าเซ็นเซอร์อัลตราโซนิกความแม่นยำสูง ซึ่งมีหน่วยประมวลผลชิปเดียวที่ปลายใกล้และโปรแกรมเฟิร์มแวร์ที่ฝังอยู่เพื่อแปลความหมายของสัญญาณที่อ่านโดยรหัสเซ็นเซอร์

หลังจากการนำเสียงรบกวนออกและการคำนวณตัวเลข, อุปกรณ์การส่งสัญญาณไร้สายที่ปลายใกล้จะส่งข้อมูลไปยังปลายที่รับเพื่อการวิเคราะห์ และแสดงผลบนหน้าจอแสดงผลแบบมนุษย์-เครื่องจักร และบันทึกปริมาณทางกายภาพของแต่ละโหนดในขณะเดียวกัน เนื่องจากการใช้ระบบปฏิบัติการที่ปลายใกล้ที่เป็นอิสระ เพื่อเพิ่มประสิทธิภาพในการใช้เวลาของแหล่งจ่ายไฟของตัวเอง มันเลือกใช้การออกแบบการส่งสัญญาณไร้สายที่มีกำลังใช้ไฟต่ำ

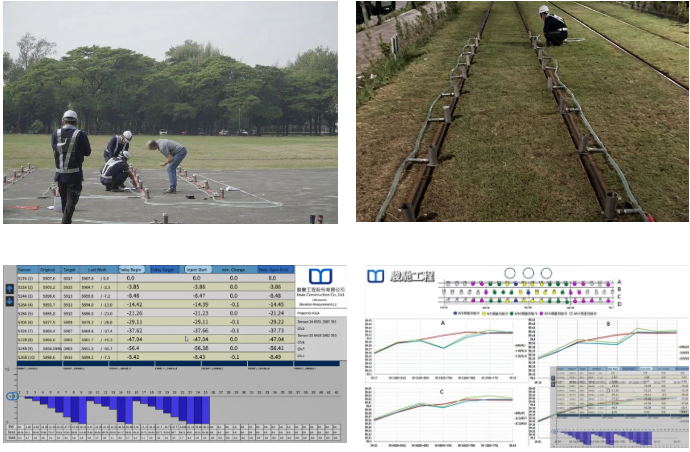

หลังจากการทดสอบจริง, ระบบสามารถจัดเรียงได้อย่างเด็ดขาดในบริเวณตามความต้องการภายในรัศมี 50 เมตรจากปลายที่รับ เพื่อให้สามารถทำเป้าหมายของการเสียบแล้วเล่นและการตรวจสอบอย่างครอบคลุม หลังจากอุปกรณ์ถูกพัฒนาขึ้น, มันได้รับการทดสอบในห้องปฏิบัติการ, ในสถานที่ และในงานวิศวกรรมจริง ผลตอบสนองเป็นไปตามค่าเปรียบเทียบกับเครื่องมือทางตา.

—

5. ผลการประยุกต์ใช้

เพื่อหลีกเลี่ยงการเกิดผลกระทบต่อการจราจรในเวลากลางวันและการทำงานปกติของถนน, ทางวิ่งของสนามบิน, ทางหลวงพระราม, และห้องปฏิบัติการที่มีความแม่นยำ, การก่อสร้างกลางคืนมักถูกใช้เป็นวัตถุดิบกรูตที่ตั้งตัวเร็ว

ตัวอย่างเช่น, เรซินแข็งที่ไม่มีฐานเป็นสารทำละลาย ซึ่งสามารถแข็งตัวภายใน 30 วินาที และมีความแข็งแกร่งเมื่อรับแรงกดมากกว่า 40 MPa, สามารถแจ็คขึ้นมาจากใต้แผ่นโครงสร้าง และเติมด้วยกรูตการอัดแน่น เนื่องจากเวลาการแข็งตัวของวัตถุดิบเช่นนี้เร็ว, หากไม่สามารถติดตามระดับทันทีระหว่างการเท, อาจทำให้เกิดความเสียหายที่ใหญ่และเป็นปัญหาต่อสังคม

เป้าหมายการติดตามเวลาจริงสามารถทำได้ผ่านระบบติดตามระดับอัตโนมัติความแม่นยำสูง ดังนั้น, การแจ็คที่มากเกินไปและการเบี้ยวเบนของแผ่นคอนกรีตที่ไม่อยู่ในตำแหน่ง, ทำให้เกิดความเสียหายและการเบี้ยวเบนของรางเนื่องจากตัวแปรมุมที่มากเกินไปถูกหลีกเลี่ยง นี้ทำให้แน่ใจว่าการฉีดกรูตตรงตามความต้องการในการออกแบบและการวางแผน.

—
