地下管道結構修復與加固止漏技術
受損地下管道病害治理
—
1. 工程背景

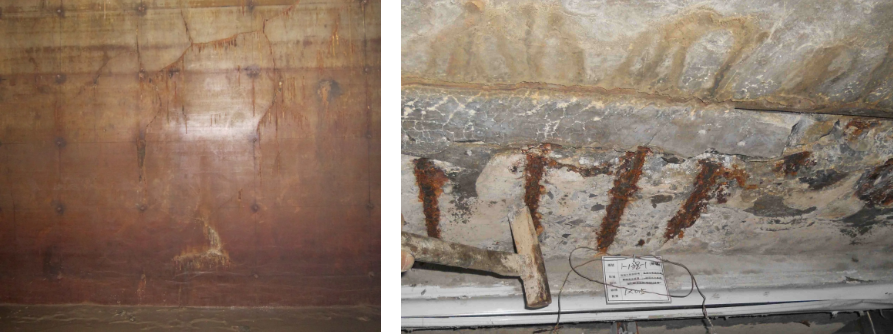

某功能性地下管道及其修繕聯絡道於使用一段時間後,因為天災、地質條件改變及自然老化等因素,導致襯砌表層龜裂剝離、混凝土開裂滲水、伸縮縫填縫材老化滲水及局部破洞湧水等現象。為維護其使用功能及巡檢人員安全,運營單位特別委託專業廠商進行現地勘查,紀錄各類病害性狀、位置與數量,並提出修復方案與交付執行。
—
2. 解決方案
根據地下管道現地勘查結果,本地下管道病害可概分為五類,分別為﹕(1)管道襯砌裂縫滲水修復﹔(2)管道襯砌破洞出水修復﹔(3)管道混凝土伸縮縫填縫材修復﹔(4)管道襯砌混凝土表層修補﹔(5)管道襯砌混凝土表層防護。因為各類問題性狀及處理方式不同,解決方案制定時,分別依照其特性,搭配高壓水清理、灌漿、填封、噴塗、黏著、鏝裝等方式進行治理。
—
3. 施工設計
現象 |

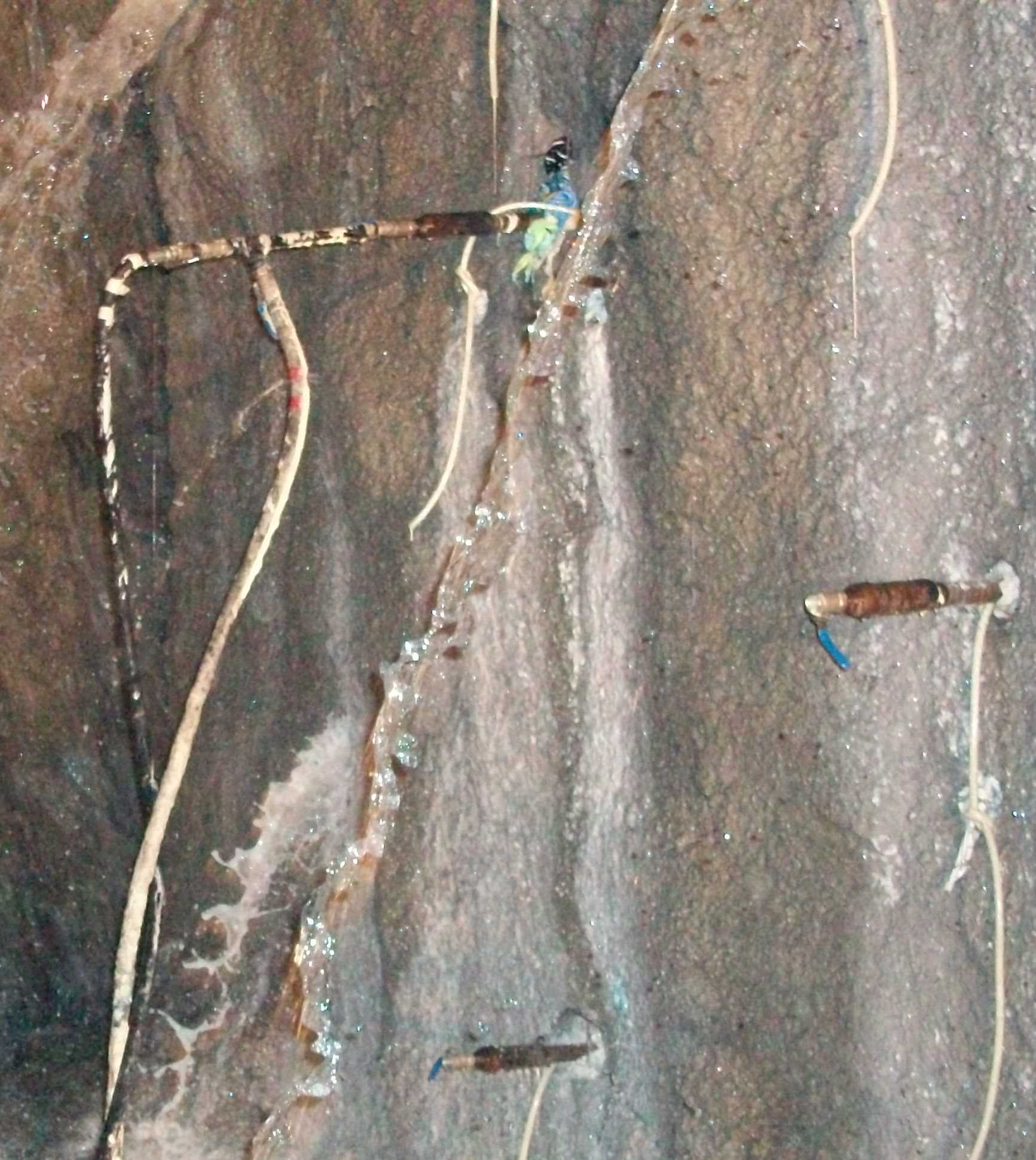

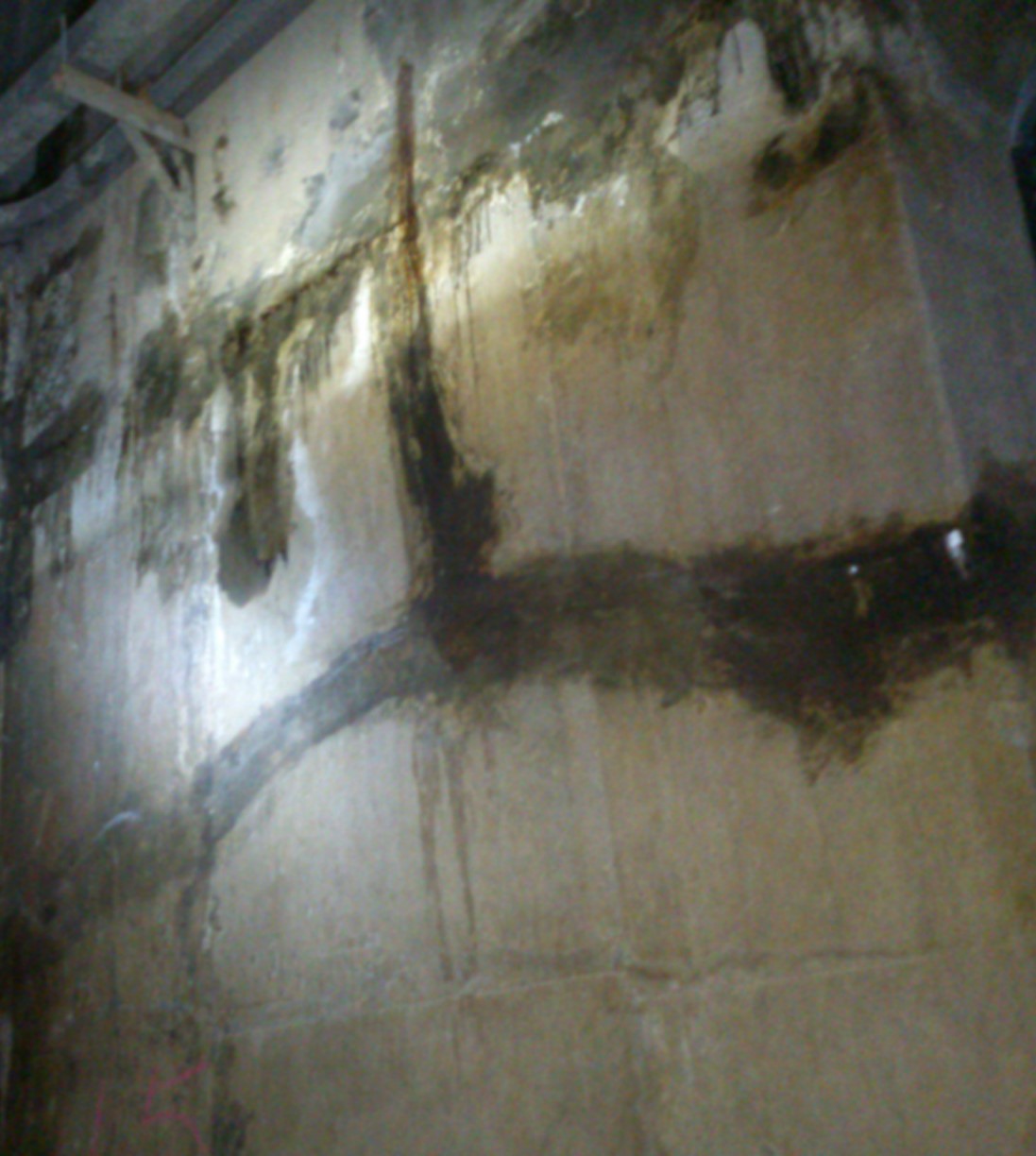

地下管道襯砌裂縫滲水 |
施工設計 |
1.鑿除劣化混凝土,整修清理裂縫。 2.鑽孔位置於裂縫兩側約15cm錯開排列,各孔中心間隔35-45cm,鑽孔中心線與牆面成45度傾斜。 3.灌注孔鑽孔深度約為壁厚之二分之一。 4.裝設逆止灌注管。 5.將自膨脹聚胺酯樹脂注入最低位置灌注管,持續注入至樹脂由鄰近灌注管流出。依序向上作業。 6.改用不膨脹聚胺酯樹脂重複(5)步驟。 7.打除灌注管外露部分,孔口以樹脂或無收縮速凝水泥抹平。 8.施工面清潔及復原。 |
現象 |
地下管道襯砌破洞出水 |
施工設計 |
1. 利用速凝水泥將破洞暫時填封,鑽孔注入聚胺酯樹脂。 2. 敲除臨時填充物,清理浮渣、劣質混凝土等雜物。 3. 洗淨破洞並乾燥後,於破洞混凝土表面塗刷一層新舊混凝土介面接著劑,再按混凝土表層修復步驟進行修復。 4. 襯砌背後空洞填充灌漿。 5. 施工面清潔及復原。 |
現象 |

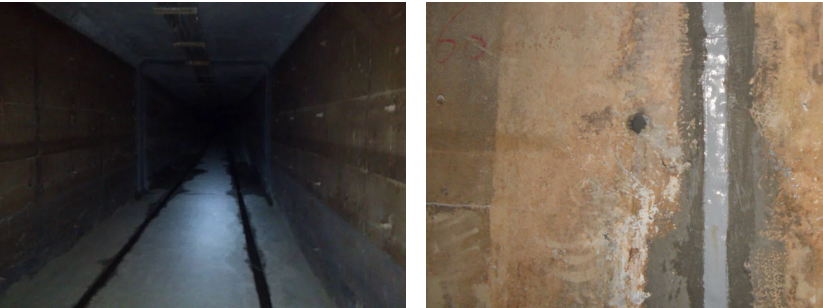

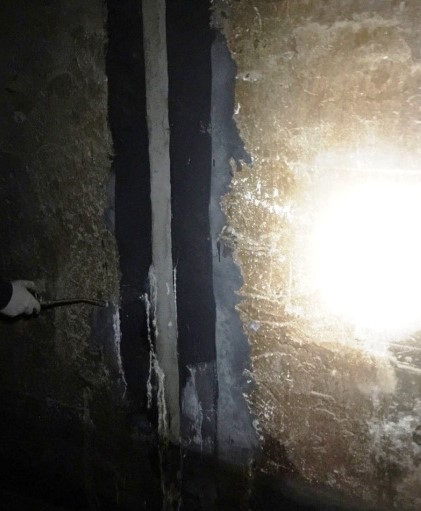

地下管道混凝土伸縮縫填縫材修復 |
施工設計 |
1. 施工縫填縫材料損壞段清除,鑿除疏鬆混凝土,整修清理凹槽。 2. 若局部滲水先進行滲水修復。 3. 以高壓空氣或清水清洗淨凹槽,並令其維持乾燥、潔淨。 4. 以彈性填縫劑修補凹槽並抹平。 5. 施工後,施工表面清潔及復原。 |
現象 |

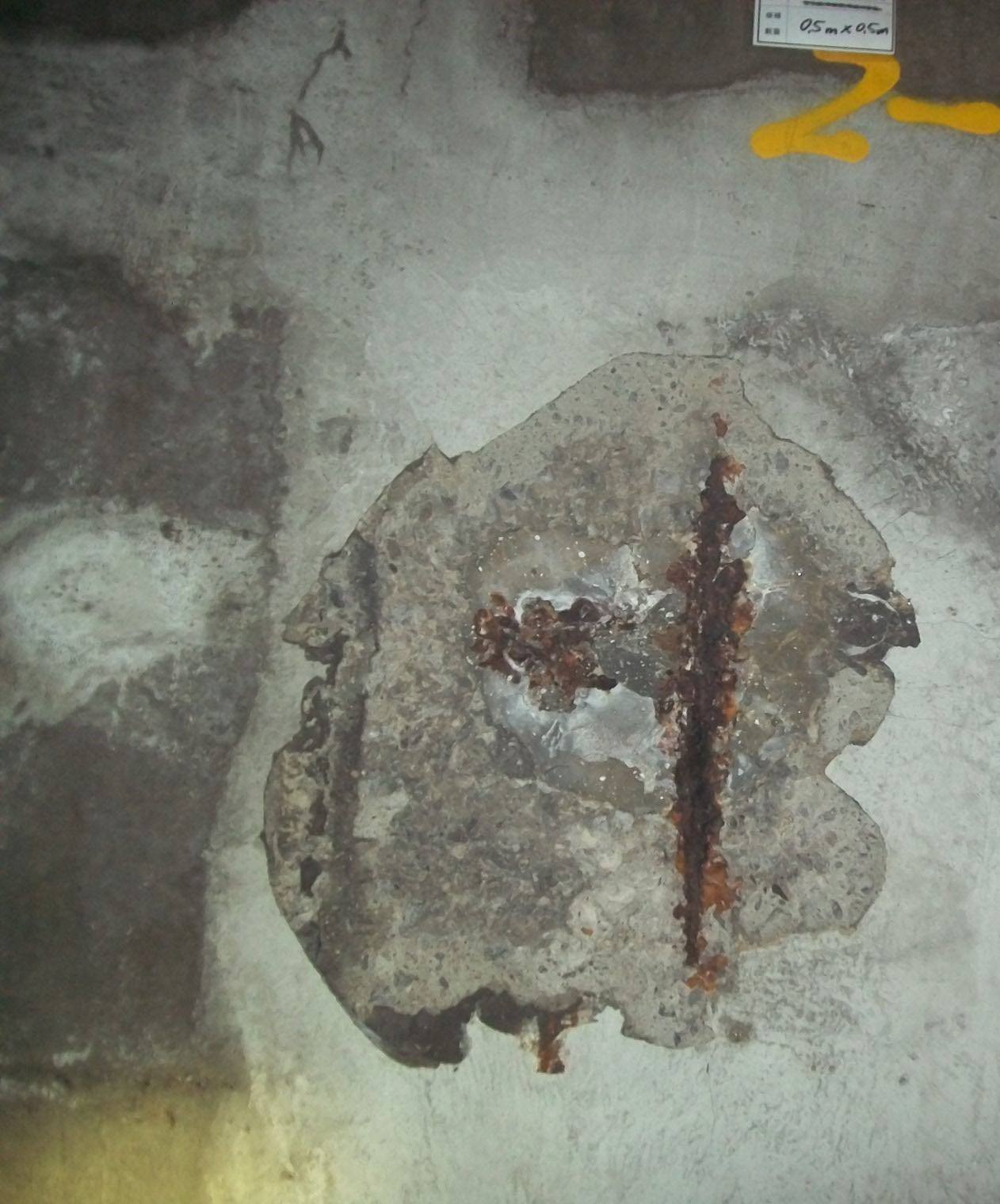

地下管道襯砌混凝土表層修補 |
施工設計 |
1. 施工架組立。 2. 放樣。 3. 敲除劣質混凝土至堅實面。 4. 修飾敲除混凝土使其邊緣接近方形,鑿入深度至少2.5cm。 5. 清除混凝土表面粉塵及鬆動碎屑。 6. [狀況一] :有鋼筋鏽蝕現象 A.噴塗鋼筋除鏽劑,去除鋼筋氧化層。 B.於新舊混凝土介面塗抹環氧樹脂接著劑,此黏著劑與修補材料及混凝土須具有相容特性。 C.於接著劑濕潤狀態時以樹脂砂漿於結構破壞處填充、抹平至與原結構面一致。 7. [狀況二]:無鋼筋鏽蝕現象 A.於新舊混凝土介面塗抹環氧樹脂接著劑,此黏著劑與修補材料及混凝土須具有相容特性。 B.於接著劑濕潤狀態時以樹脂砂漿將結構破壞處填充、抹平至與原結構面一致。 8. 施工後,施工表面清潔及復原。 |
現象 |
地下管道襯砌混凝土表層防護 |
施工設計 |
1. 以高壓水將混凝土表面粉塵油污清理乾淨。 2. 如遇鋼筋侵蝕或混凝土剝落時應先行修補。 3. 混凝土表面噴塗底漆。 4. 以水性樹脂砂漿分二次全面塗佈,每次厚度須大於2mm。 |
—

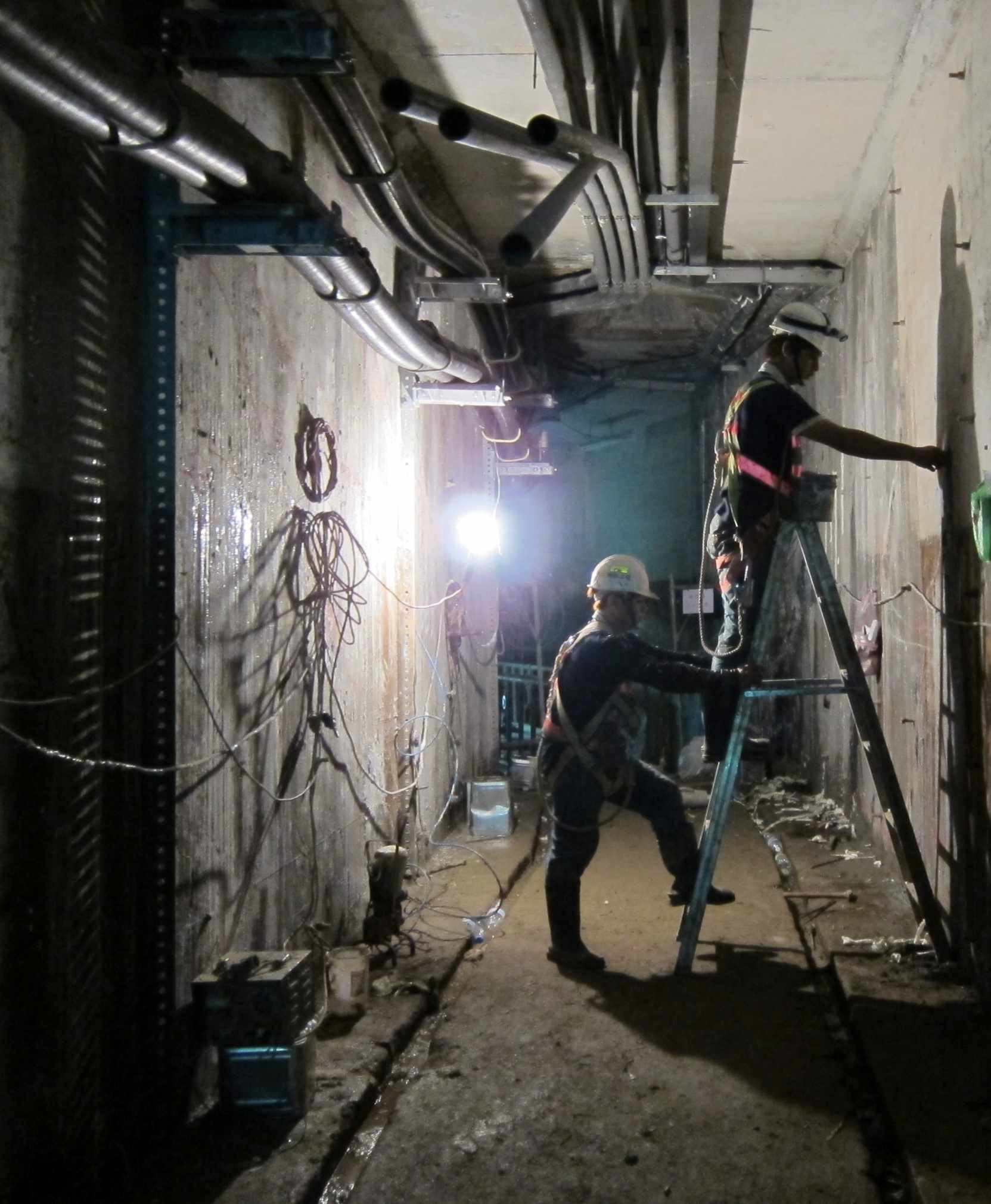

4. 地下管道施工過程及執行成果

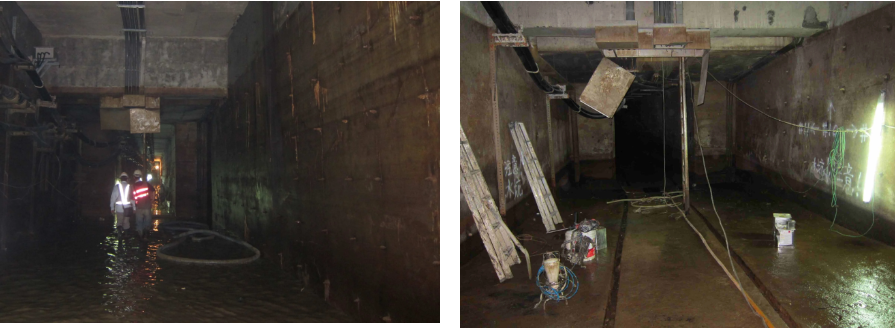

因為待整治的地下管道於施工前存在積水、泥砂淤積及劣化混凝土剝離掉落情況,施工前須先進行通風換氣、抽水、洞道內堆積物移除及工作面清洗等工作。由於地下管道分佈較長,作業前先依據洞道底版高程進行分區,並於各區最低點設置抽水泵,再藉由鄰近的通風井進行各項設備安裝、佈管及積水、淤泥排除。各項作業主要利用交通離峰時間及夜間進行,避免對於城市交通造成影響。
按照施工設計依序執行後,修復成效良好。雖然受損的地下管道無法達到完全乾燥條件,但已能夠運用原設計排放系統及通風設備,使地下管道達到原設計功能,並確保各項例行工作安全無虞。經過運營單位派員驗收,達到合約要求條件後,順利達成受損地下管道病害治理工作。運營單位為防止日後因故再度造成洞道損傷,特別另行簽訂維護合約,以便即時排除各項可能形成的危害。
—
